La CN Tower di Toronto non rappresenta semplicemente un elemento dello skyline canadese, ma costituisce un capolavoro di ingegneria civile che ha ridefinito i limiti della costruzione in calcestruzzo armato nel ventesimo secolo. Alta 553,33 metri, la torre è stata per oltre trent'anni la struttura autoportante più alta del mondo, superata solo nel 2007 dal Burj Khalifa.
La sua genesi risale alla fine degli anni sessanta, quando la Canadian National Railway (CN) identificò la necessità di una piattaforma di comunicazione che potesse superare l'altezza dei grattacieli in continua crescita nel centro di Toronto, i quali iniziavano a interferire con i segnali radiotelevisivi. Il progetto divenne ufficiale nel 1972 e i lavori iniziarono il 6 febbraio 1973, sotto la guida di un consorzio di eccellenza: lo studio WZMH Architects (Webb Zerafa Menkès Housden Partnership) e l'impresa Foundation Building Construction. Il costo totale dell'opera ammontò a circa 63 milioni di dollari canadesi dell'epoca, una cifra che oggi corrisponderebbe a circa 300 milioni di dollari, ammortizzata in soli 15 anni grazie al successo turistico e operativo.
Il contesto storico e la necessità di una rivoluzione nelle telecomunicazioni
Durante il boom economico degli anni sessanta, Toronto vede una trasformazione verticale senza precedenti: la costruzione di edifici come il Toronto-Dominion Centre creò zone d'ombra nei segnali a microonde e HF, rendendo obsoleti i sistemi di trasmissione esistenti.
La Canadian National Railway, allora una corona pubblica, decise di investire in una struttura che non fosse solo funzionale, ma che celebrasse la potenza industriale canadese. L'area scelta era quella delle ex "railway lands", un terreno strategico tra la zona portuale e il nucleo finanziario. Il team di progettazione dovette affrontare sfide inedite:
come costruire una torre di tale altezza senza l'uso di stralli, garantendo al contempo una stabilità millimetrica per le antenne di precisione?
La risposta risiedeva nella combinazione di una pianta a "y" rovesciata e nell'uso massiccio di calcestruzzo post-teso.

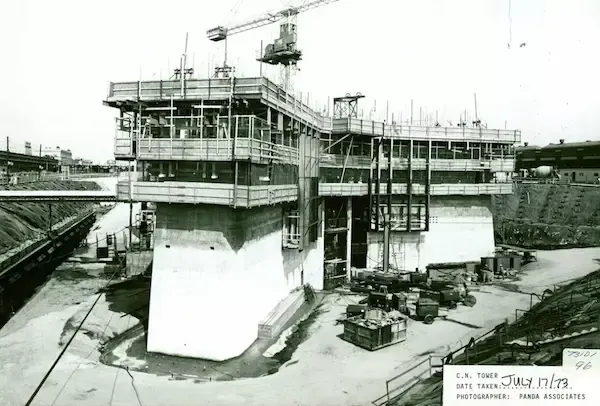

Fondamenta e scavi: la base di un colosso da 130.000 tonnellate
La stabilità di una struttura alta oltre mezzo chilometro dipende interamente dalla sua interazione con il sottosuolo. Per la cn tower, gli ingegneri rimossero 56.000 tonnellate di terra e scisto fino a una profondità di 15 metri.
La fondazione risultante è una massa di calcestruzzo di 6,7 metri di spessore, contenente 7.000 metri cubi di materiale, rinforzata con 450 tonnellate di barre d'acciaio (rebar) e 36 tonnellate di cavi d'acciaio. Questo blocco a forma di "y" distribuisce il carico totale di circa 118.000-134.000 tonnellate metriche direttamente sulla roccia madre.
Un dettaglio tecnico cruciale riguarda la profondità:
nonostante l'altezza della torre, il fusto penetra solo per 6 metri nella base di 15 metri
poiché la stabilità è garantita dal baricentro estremamente basso e dalla geometria delle ali di supporto.

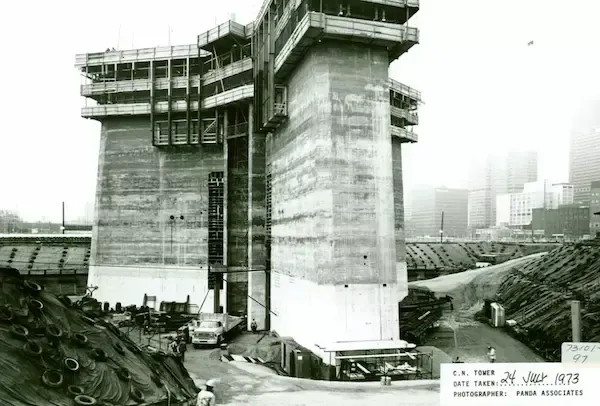

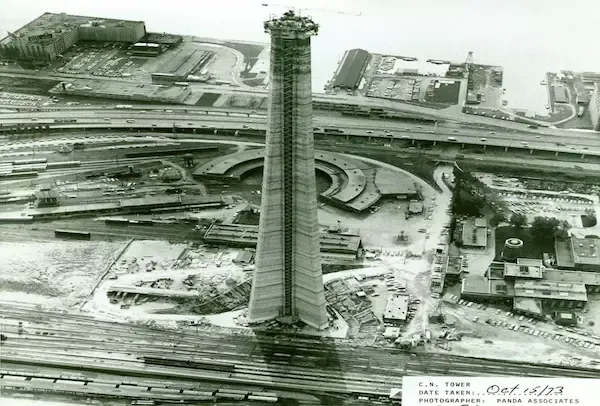

La tecnica dello "slipform": la crescita continua del pilastro
La costruzione del fusto principale è uno degli esempi più celebri di slipforming nella storia dell'architettura. Questa tecnica prevedeva una piattaforma mobile mossa da 45 martinetti idraulici che sollevavano l'intera struttura di circa 6 metri al giorno man mano che il calcestruzzo sottostante faceva presa.
Il getto di calcestruzzo era in colata continua, cioè 24 ore su 24, 7 giorni su 7, senza sosta per evitare "giunti freddi" che avrebbero compromesso l'integrità strutturale. Per garantire la verticalità, gli ingegneri utilizzarono massicci fili a piombo sospesi dalla piattaforma e monitorati da terra tramite telescopi di precisione.
Il risultato, su tutta l'altezza della torre, fu una deviazione massima di soli 29 millimetri rispetto all'asse verticale perfetto.
In totale, furono impiegati 40.500 metri cubi di calcestruzzo, tutti miscelati in loco per garantire la massima uniformità chimica e meccanica.
Post-tensione e cavi d'acciaio: il segreto della resistenza alla flessione
Il nucleo della CN Tower non è un semplice blocco di cemento, ma una struttura attiva. All'interno del calcestruzzo sono inseriti 1.537 cavi d'acciaio (tendini) che corrono lungo tutta l'altezza. Questi cavi sono stati messi in tensione per comprimere il calcestruzzo, conferendogli una resistenza straordinaria alle forze di trazione causate dal vento e dai carichi sismici. Ricordiamoci infatti che il calcestruzzo, di base, è forte in compressione ma debole in trazione, motivo per cui esiste appunto il precompresso, approfondito in questo articolo (con cavi pre-tesi o post-tesi come in questo caso). La post-tensione permette alla torre di flettere senza creparsi:
in condizioni di vento estremo, la sommità della torre può oscillare fino a 1,07 metri rispetto al centro
mentre il ristorante rotante "360" e l'observation deck possono spostarsi di circa mezzo metro. Questa flessibilità è fondamentale, torri, grattacieli, ponti sono sempre elastici: una struttura rigida di tali dimensioni si spezzerebbe sotto la pressione dinamica dell'atmosfera.

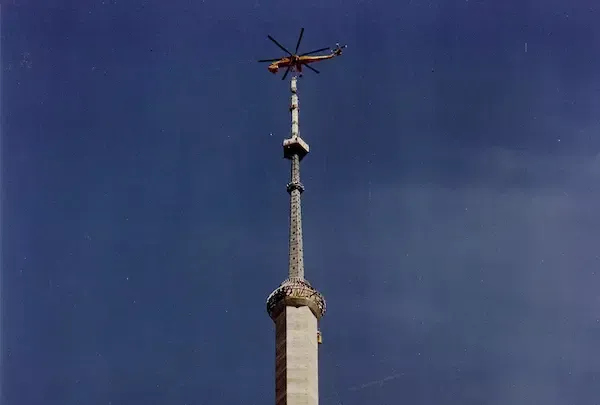

Il montaggio dell'antenna: l'impresa leggendaria dell'elicottero Olga
Nel marzo 1975, la torre raggiunse la sua altezza massima di cemento. Mancava solo l'antenna per le telecomunicazioni, cioè il vero motivo di tutto sto cinema: un traliccio d'acciaio da 102 metri (la lunghezza di un campo da calcio) diviso in 44 sezioni.
Data l'altezza, nessuna gru terrestre poteva essere utilizzata. Fu ingaggiato un elicottero Sikorsky S-64 Skycrane, soprannominato "Olga", capace di sollevare carichi pesanti con precisione millimetrica. L'operazione durò tre settimane e mezzo: Olga sollevava ogni sezione (la più pesante pesava circa 8 tonnellate) mentre gli operai, lavorando a oltre 500 metri d'altezza in condizioni di vento gelido, imbullonavano i pezzi.
L'ultima sezione fu posata il 2 aprile 1975, portando la cn tower a superare ufficialmente l'altezza della torre Ostankino di Mosca e diventando la struttura più alta del pianeta.
Funzionalità e spazi pubblici: dal lookout al ristorante 360
Il design della CN Tower non è solo tecnico, ma orientato alla fruizione pubblica. A 342 metri si trova il piano del pavimento di vetro (glass floor), inaugurato nel 1994, composto da pannelli di vetro temperato spessi oltre 6 cm capaci di resistere a una pressione di 4.100 kilopascal (pari al peso di 35 alci - che volete, in Canada si usa questa come unità di misura). A 346 metri sorge il lookout level, mentre a 351 metri si trova il ristorante rotante "360", che compie un giro completo ogni 72 minuti grazie a un sistema di motori elettrici monitorati da un software di gestione della manutenzione (cmms).
Il punto più alto accessibile al pubblico è lo skypod, a 447 metri, situato all'interno dell'estensione del fusto sopra la sezione principale. ogni elemento, dai 9 ascensori ad alta velocità (che viaggiano a 6 metri al secondo) ai 1.776 gradini della scala di emergenza, è progettato per massimizzare l'efficienza e la sicurezza in un ambiente verticale estremo.
Telecomunicazioni: il cuore pulsante del segnale canadese
Nonostante la fama turistica, la funzione primaria rimane quella di hub per le telecomunicazioni. L'antenna ospita trasmettitori per oltre 30 stazioni radiotelevisive canadesi (tra cui CBC, CTV, Global) e sistemi di telefonia cellulare e microonde. L'altezza garantisce una copertura che si estende per oltre 160 km di raggio, servendo gran parte dell'Ontario meridionale e arrivando fino agli Stati Uniti. La stabilità dell'antenna è garantita da un sistema di protezione contro il ghiaccio (de-icing) che impedisce la caduta di frammenti pericolosi, un problema critico durante i rigidi inverni di Toronto.
Resistenza ai fulmini e sicurezza sismica
Essere l'oggetto più alto in una vasta area pianeggiante rende la CN Tower un bersaglio naturale per i fulmini. La torre viene colpita mediamente tra le 75 e le 80 volte l'anno. Per proteggere i circuiti elettronici sensibili e la struttura stessa, è stato implementato un sistema di messa a terra d'avanguardia: strisce di rame corrono lungo tutta l'altezza della struttura fino alla roccia madre, dissipando l'energia istantaneamente.
Dal punto di vista sismico, la CN Tower è progettata per resistere a un terremoto di magnitudo 8,5 della scala Richter. La sua forma aerodinamica a "y" non solo riduce la resistenza al vento, ma crea una serie di vortici che stabilizzano la struttura (vortex shedding), evitando fenomeni di risonanza distruttiva.
Modernizzazione: l'era del led e della sostenibilità

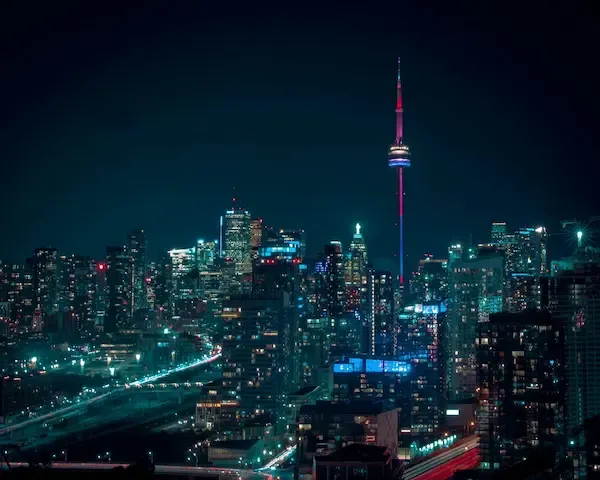

Nel giugno 2007, la torre ha subito un radicale aggiornamento estetico e tecnologico con l'installazione di un sistema di illuminazione a led fornito da Color Kinetics. circa 1.300 apparecchi illuminanti sono stati inseriti nei vani degli ascensori e lungo l'antenna, consentendo milioni di combinazioni cromatiche programmabili. Questo sistema consuma il 60% in meno di energia rispetto alle lampade a incandescenza utilizzate negli anni novanta.
Nel 2011 è stata introdotta l'attrazione Edgewalk, che permette ai visitatori di camminare all'esterno della main pod a 356 metri di altezza, fissati a un binario di sicurezza (opzionale per le suocere antipatiche).
Queste innovazioni dimostrano la capacità della struttura di evolversi senza perdere la sua integrità ingegneristica originale e soprattutto dimostrano l'attenzione e la cura manutentiva perchè per fortuna almeno lì non sono interessati solo a tagliare nastri: quello che costruiscono lo fanno per motivi seri e reali esigenze.
L'eredità tecnica della CN Tower
La CN Tower rimane un punto di riferimento per l'ingegneria strutturale globale. La combinazione di visione architettonica, precisione millimetrica nella costruzione tramite slipform e l'uso innovativo della post-tensione ne fanno un caso studio fondamentale in ogni facoltà di ingegneria civile. Con una vita utile stimata in oltre 300 anni grazie alla manutenzione costante e alla robustezza del calcestruzzo utilizzato, la torre continuerà a dominare Toronto non solo come simbolo, ma come motore tecnologico essenziale per la nazione.
