Il collasso silenzioso: inchiesta tecnica sulla carbonatazione del cemento armato
Il patrimonio infrastrutturale ed edilizio italiano, figlio del boom economico degli anni '60 e '70, ha varcato la soglia della sua Vita Nominale (Vn), fissata solitamente a 50 anni. Oggi parliamo di carbonatazione del calcestruzzo, una patologia elettrochimica degenerativa che sta agendo come un timer invisibile su migliaia di viadotti autostradali (come quelli della A14 Adriatica o della A16 Napoli-Canosa) e sui grandi complessi residenziali delle periferie storiche di Roma, Milano e Napoli.
Non si tratta di ipotesi: i dati dei crolli parziali e delle perizie strutturali post-sisma confermano che il "cemento eterno" è un mito smentito dalla chimica.
La chimica del degrado: come la CO2 distrugge la passivazione
Il calcestruzzo è naturalmente un ambiente alcalino con un pH compreso tra 13 e 13.5, condizione che garantisce la "passivazione" dell'acciaio, ovvero la formazione di un film microscopico di ossidi che protegge i tondini dalla ruggine. Il processo di carbonatazione avviene quando l'anidride carbonica atmosferica penetra nella porosità della matrice cementizia, reagendo con l'idrossido di calcio secondo la formula
$$ Ca(OH)_2 + CO_2 \rightarrow CaCO_3 + H_2O $$
Questa reazione abbassa il pH al di sotto di 9, distruggendo la protezione chimica delle armature.
- Espulsione del copriferro (Spalling): quando l'acciaio inizia a corrodersi, produce ossidi di ferro che occupano un volume fino a 6 volte superiore a quello del metallo originale. Questa espansione genera tensioni interne insostenibili che spaccano il calcestruzzo, portando al distacco di intere cartelle (fenomeno osservato drammaticamente nei sottopassi e nei frontalini dei balconi).
- Riduzione della sezione resistente: la corrosione spesso non è solo superficiale. In presenza di cloruri (come nei sali marini o nei sali disgelanti usati sulle strade) si possono generare microscopici crateri profondi, e letali per l'acciaio, il cosiddetto "pitting" da corrosione localizzata, che riduce il diametro effettivo delle barre di armatura. In elementi strutturali calcolati con i criteri degli anni '70 (spesso al limite del risparmio dei materiali), una riduzione del 15% della sezione può portare al superamento degli Stati Limite Ultimi (SLU), ovvero quelle condizioni che compromettono la sicurezza strutturale e possono portare al collasso
- Falsi positivi diagnostici: le prove pacometriche standard rilevano la presenza del ferro ma non il suo stato di salute. Senza indagini specifiche, si maschera un degrado che può essere già in fase avanzata sotto una superficie apparentemente intatta.
A che velocità corre la carbonatazione nel cemento armato?
Il processo di degrado della carbonatazione non è costante, ma dipende fortemente dall'Umidità Relativa (UR) dell'ambiente:
- Velocità massima (UR tra 50% e 70%): è l'ambiente "ideale" per il degrado. I pori del calcestruzzo sono parzialmente vuoti (permettendo alla CO2 di penetrare in profondità) e in più le pareti dei pori sono rivestite da un velo d'acqua (necessario per farla sciogliere e innescare la reazione con l'idrossido di calcio).
- Ambiente secco (UR < 40%): il processo rallenta fino a fermarsi perché manca l'acqua necessaria per la reazione.
- Ambiente saturo (UR > 90% o sommerso): l'acqua satura completamente i pori, bloccando fisicamente la diffusione dell'anidride carbonica. Un pilastro sott'acqua non è praticamente soggetto a carbonatazione.
Diagnostica severa: oltre il semplice "rattoppo" corticale
La prassi comune dei ripristini edilizi in Italia è fallimentare. La maggior parte degli interventi si limita alla rimozione manuale delle parti ammalorate e all'applicazione di malte tissotropiche senza aver prima bonificato l'ambiente chimico. I fatti dimostrano che, se non viene neutralizzata la carbonatazione residua, il fenomeno della "cella catodica" accelererà la corrosione nelle zone adiacenti al ripristino.

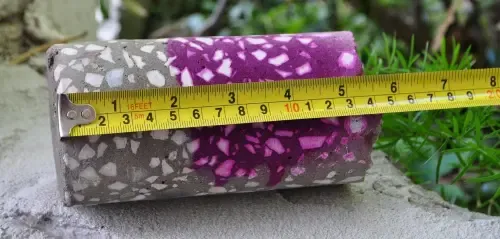

Un approccio diagnostico rigoroso richiede l'esecuzione sistematica della prova colorimetrica alla fenolftaleina su carote di calcestruzzo: uno spruzzo di reagente che colora di fucsia il materiale ancora sano e lascia incolore la zona carbonatata, rivelando l'esatta profondità del fronte d'attacco.
Carbonatazione e cloruri, la sinergia letale
C'è un effetto secondario spesso ignorato. Anche se una struttura non è vicino al mare, il calcestruzzo vecchio può contenere ioni cloruro "intrappolati" chimicamente nella pasta cementizia (in passato si usavano additivi acceleranti a base di cloruro di calcio).
Quando il fronte di carbonatazione avanza e abbassa il pH, dissolve i composti che tenevano prigionieri questi cloruri (come il sale di Friedel). Questo libera improvvisamente ioni aggressivi nel fluido dei pori, innescando un attacco combinato che accelera drasticamente il collasso dell'acciaio.
Tecniche di Risanamento Avanzate
1. Protezione Catodica: invertire la termodinamica del degrado
Se la carbonatazione è in una fase estremamente critica (o se è presente una grave contaminazione da cloruri), l'arma definitiva per fermare il collasso è la Protezione Catodica. Questo sistema non cerca di ripristinare il pH del calcestruzzo, ma agisce direttamente sulla natura elettrica della corrosione. Poiché la formazione della ruggine è uno scambio di elettroni (dove il ferro che si ossida funge da anodo e si consuma), la protezione catodica ribalta il processo forzando le armature a comportarsi interamente da catodo, impedendo loro di cedere materiale. Questo risultato si ottiene in due modi:
- Ad anodi galvanici (sacrificali): si collegano ai ferri d'armatura dei dischetti o fili di un metallo meno nobile (solitamente zinco). Lo zinco si "sacrifica" corrodendosi al posto dell'acciaio, generando la corrente necessaria per proteggere la struttura.
- A corrente impressa: si inseriscono nel calcestruzzo degli anodi insolubili (come reti in titanio) e li si collega al polo positivo di un generatore esterno, mentre i ferri sono collegati al polo negativo. Il generatore "pompa" continuamente elettroni nell'acciaio, paralizzando istantaneamente qualsiasi processo di ossidazione.
2. Ripristino Meccanico Profondo: scarifica e passivazione
È l'approccio chirurgico classico (e invasivo). Prevede la demolizione meccanica di tutto il calcestruzzo ammalorato o carbonatato spingendosi dietro le armature. I ferri vengono sabbiati a metallo bianco, protetti con boiacche passivanti (spesso arricchite con inibitori), e la sezione viene ricostruita con malte strutturali a ritiro compensato.
Si risolve così la patologia in maniera fisica, sostituendo il calcestruzzo ammalorato con materiale sano e altamente alcalino, ripristinando sia la chimica che la capacità portante.
3. Rialcalinizzazione elettrochimica
Una tecnica non distruttiva che salva il copriferro esistente. Invece di demolire il copriferro si applica una corrente elettrica continua tra una rete provvisoria esterna (anodo) e le armature (catodo), irrorando la superficie con una soluzione alcalina. La corrente trasporta gli ioni idrossido all'interno, riportando forzatamente il pH sopra 13 e ri-passivando il ferro.
4. Inibitori di Corrosione Migratori (MCI): lo scudo chimico invisibile
Quando non è tecnicamente o economicamente possibile rimuovere tutto il calcestruzzo affetto da carbonatazione, la chimica offre una soluzione non invasiva: gli Inibitori di Corrosione Migratori (MCI). Applicati a spruzzo o a pennello sulla superficie del calcestruzzo nudo, questi composti liquidi (spesso a base di amminoalcoli o carbossilati) sfruttano la naturale porosità della matrice cementizia per viaggiare in profondità. Si muovono sia per capillarità nella fase liquida, sia per diffusione allo stato di vapore, fino a raggiungere le armature metalliche. Una volta a contatto con l'acciaio, le molecole dell'inibitore si ancorano alla sua superficie formando un film monomolecolare protettivo.
Questa pellicola microscopica agisce come una barriera fisica e chimica che respinge l'ossigeno e l'umidità, "soffocando" di fatto le reazioni elettrochimiche che generano la ruggine. L'utilizzo degli MCI è un intervento preventivo e curativo eccezionale: permette di rallentare drasticamente la cinetica del degrado in corso, allungando la vita utile dell'opera senza ricorrere a demolizioni massive del copriferro, ma attenzione: non guariscono l'ambiente circostante. Se il calcestruzzo ha ormai pH basso rimane carbonatato e l'efficacia di questi inibitori dipende da quanto profondamente riescono a penetrare nei pori per raggiungere le armature.
5. Idrofobizzanti di Profondità (Silani / Silossani)
Si tratta di liquidi trasparenti e penetranti che non creano pellicole, ma rivestono le pareti dei pori del calcestruzzo rendendoli idrorepellenti. Impediscono all'acqua (pioggia o schizzi) di entrare, "togliendola" dall'equazione della corrosione. Pur non modificando il pH, in ambienti esterni non sommersi bloccano la cinetica del degrado lasciando respirare il manufatto.
6. Vernici e rasature anti-carbonatazione
Dopo un risanamento ben eseguito, la superficie deve essere sigillata con resine (acriliche o poliuretaniche) che agiscono come barriera impermeabile alla CO2, mantenendo però la traspirabilità al vapore acqueo per non intrappolare l'umidità all'interno del manufatto.
Se però la corrosione è già innescata e i ferri sono depassivati, applicare una vernice esterna è come mettere un cerotto su una frattura: il degrado continuerà indisturbato sotto la superficie. Si tratta quindi di un trattamento utile appunto solo dopo aver eseguito uno degli interventi precedenti (o su strutture nuove) per sigillare l'opera ed evitare che il problema si ripresenti in futuro.
Quale trattamento scegliere?
Non esiste un trattamento migliore o peggiore in assoluto: l'efficacia dipende dalla fase di vita dell'opera.
Una vernice è inefficace se la struttura sta già crollando, mentre la protezione catodica è uno spreco di soldi su un pilastro appena gettato.
In funzione quindi del fatto che l'esigenza sia di una cura o di prevenire, allora possiamo immaginare questa "classifica", riassunta in tabella:
| Tipologia di intervento | Efficacia come Cura(Ferro già depassivato) | Efficacia come Prevenzione(Struttura sana/nuova) | Invasività dell'intervento |
|---|---|---|---|
| Protezione Catodica | Massima | Massima | Alta (installazione permanente di anodi e cablaggi nel cemento) |
| Ripristino Meccanico Profondo | Molto Alta | Media (dipende dalla qualità delle malte usate) |
Molto Alta (demolizione meccanica dietro le armature) |
| Rialcalinizzazione Elettrochimica | Alta | Alta | Bassa (processo temporaneo, nessuna demolizione) |
| Inibitori di Corrosione (MCI) | Media / Alta (rallenta fortemente il degrado) |
Alta | Bassissima (applicazione liquida superficiale) |
| Idrofobizzanti (Silani / Silossani) | Media (blocca la cinetica della reazione) |
Alta | Bassissima (liquido penetrante trasparente) |
| Vernici Anti-carbonatazione | Bassa / Nulla (il degrado prosegue sotto) |
Massima | Bassissima (stesura a rullo o spruzzo) |
Nelle infrastrutture critiche, è fondamentale la mappatura del potenziale di corrosione tramite elettrodi di riferimento Cu/CuSO4. Senza questi dati certi, ogni intervento di manutenzione è un puro palliativo estetico che drena fondi pubblici e privati senza garantire la sicurezza strutturale a lungo termine.
Il tempo dei make up in facciata deve finire. La realtà ingegneristica impone che si intervenga in modo serio ed efficace per salvare ciò che resta del nostro patrimonio costruito, non a caso o in base a quel che costa meno.
