Hai speso centinaia di euro per un tracciatore laser, prende una botta nel furgone e la calibrazione è andata. Proietti il raggio a quindici metri e ti ritrovi con un centimetro di errore. Oppure devi trasferire il livello da una stanza all'altra, ma in mezzo c'è un muro portante da 40 centimetri. Quando la tecnologia commerciale fa cilecca o quando usi la classica staggia con bolla che accumula deviazioni a ogni spostamento, la soluzione non è comprare uno strumento più costoso.
La soluzione è la fisica dei fluidi.

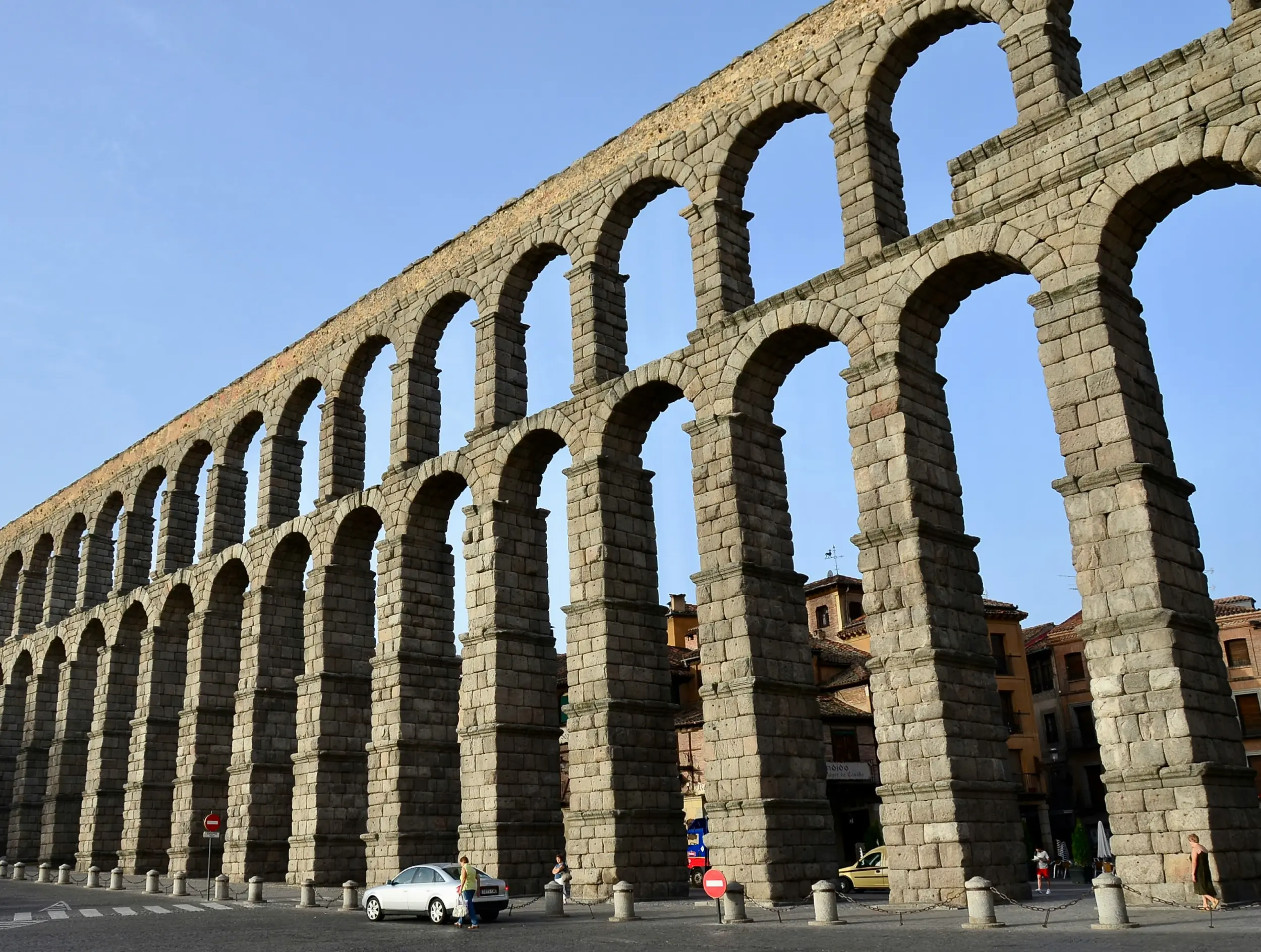

Gli antichi Romani ci hanno costruito chilometri di acquedotti e, siccome la gravità non è cambiata da allora, funziona ancora oggi. Lo strumento definitivo è la livella ad acqua. Zero batterie, zero tarature in fabbrica, nessuna scheda elettronica che si brucia. Gli unici componenti sono un tubo flessibile trasparente e dell'acqua. Vediamo come ottenere una quota orizzontale inattaccabile, senza margine di errore.
Il principio fisico: l'idrostatica non ammette opinioni
Il segreto di questo sistema è la meccanica dei vasi comunicanti, governata dalla Legge di Stevino. Se prendi un tubo, lo lasci aperto alle due estremità e lo riempi di un fluido, la superficie del liquido subirà in entrambi i capi la stessa pressione atmosferica. I dati confermano che la pressione idrostatica dipende solo dall'accelerazione di gravità, dall'altezza e dalla densità del fluido:
$$P = P_0 + \rho g h$$
Senza farci venire il mal di testa con le formule, per te che devi posare un massetto o piantare i pali di una staccionata, la traduzione pratica è una sola: il pelo dell'acqua alle due estremità del tubo si fermerà esattamente alla stessa altezza rispetto al centro della Terra. Non importa se il tubo è lungo 5 o 50 metri, se fa delle curve a terra o se scavalca un cumulo di macerie. Il piano che ottieni è geometricamente perfetto.
Procedura operativa: come battere il piano in 4 mosse
La teoria è infallibile, ma l'esecuzione manuale richiede rigore. L'assenza di elettronica non ci autorizza a lavorare con approssimazione. Ecco come tracciare la quota passo dopo passo.
1. La preparazione e lo spurgo
Procurati un tubo di gomma o silicone trasparente, diametro 10-12 mm, e riempilo d'acqua pulita (se aggiungi qualche goccia di colorante, la lettura sarà molto più netta).
Ora devi eliminare ogni singola bolla d'aria intrappolata nel tubo. Lascia scorrere l'acqua finché il flusso non è perfetto. Una bolla d'aria fa da "tappo" elastico e invalida totalmente la precisione della misura.
2. Il punto zero (Quota A)
Scegli il tuo punto di partenza e traccia il livello sul muro a un'altezza comoda (es. 1 metro dal pavimento finito). Il primo operatore si piazza lì e fa coincidere il livello dell'acqua nel tubo esattamente con la traccia. Questa estremità deve rimanere immobile.
3. Il trasferimento (Quota B)
Il secondo operatore prende l'altro capo del tubo e si sposta dove serve la nuova quota. Attenzione: durante lo spostamento, tenete entrambi le estremità del tubo rivolte verso l'alto e tappate con i pollici per non far fuoriuscire l'acqua.
4. La stabilizzazione e il segno
Una volta piazzati sul nuovo punto, stappate i pollici. L'acqua farà su e giù per qualche secondo: è la normale dissipazione dell'energia cinetica. Quando il liquido si ferma, l'operatore A verifica di essere sempre a "quota zero". Se lui è a posto, il livello che l'operatore B vede nel suo capo del tubo è esattamente in piano con la traccia di partenza. Segna il muro a filo dell'acqua. Fatto.
I nodi critici: i 3 errori che rovinano il lavoro
La fisica non sbaglia, ma l'operatore sì. I rilievi indicano che quando la livella ad acqua "non funziona", la colpa è sempre di uno di questi tre fattori:
- Le strozzature del tubo: se qualcuno pesta il tubo, o se si piega a "V" bloccando il flusso, la pressione differenziale si annulla. L'acqua smette di comunicare e il livello che leggi è completamente falso.
- Aria nel sistema: lo ripetiamo perché è l'errore più comune. Le bolle d'aria alterano la densità locale del fluido. Il sistema cercherà di compensare le diverse densità sfalsando le altezze. Risultato? Un piano inclinato.
- I gradienti termici estremi: questo è un dettaglio da ingegneri, ma se stendi 30 metri di tubo e metà la lasci a cuocere sull'asfalto a 50°C mentre l'altra metà è in un seminterrato a 15°C, il calore dilata l'acqua. La variazione di volume specifico genera una deviazione millimetrica della quota. In cantieri normali è trascurabile, ma per rilievi estremi tieni il tubo alla stessa temperatura, o quanto meno sii veloce...
Non sempre la tecnologia batte tutto
La livella ad acqua è il trionfo dell'architettura empirica sull'high-tech. Non hai bisogno di aspettare il tramonto per vedere il laser rosso che si perde nella luce del sole, né devi sperare che lo strumento non abbia preso colpi. Quando hai bisogno di una quota certa per garantire la coerenza formale e strutturale del tuo lavoro, la meccanica dei fluidi restituisce sempre e solo la verità.
Affidarsi a un raggio laser non verificato per battere un piano di quaranta metri è un atto di fede. Un tubo con dell'acqua, invece, fornisce un dato inattaccabile.
Ma avere il piano orizzontale inattaccabile è solo metà dell'opera: l'acqua controlla l'asse Z, l'elevazione. Se stai tracciando le fondazioni di una stanza o montando l'orditura di un controsoffitto, essere "in bolla" non ti salva se i muri partono a trapezio. L'integrità strutturale completa richiede anche il controllo degli assi X e Y.
Il protocollo definitivo è questo: prima squadri il perimetro a terra usando la geometria pura - applicando la regola del 3-4-5 di Pitagora - e poi batti le quote in altezza con l'acqua. Matematica per lo squadro, fluidodinamica per il livello. Costo totale della strumentazione: cinque euro e un po' di rigore mentale. Risultato: un tracciamento cartesiano perfetto che nessun laser da discount potrà mai garantirti.
