Perché la squadra combinata è lo strumento di misurazione definitivo
Oggi parliamo di strumenti di misurazione. Nello specifico di uno che assolutamente non può mancare in laboratorio: la squadra combinata.

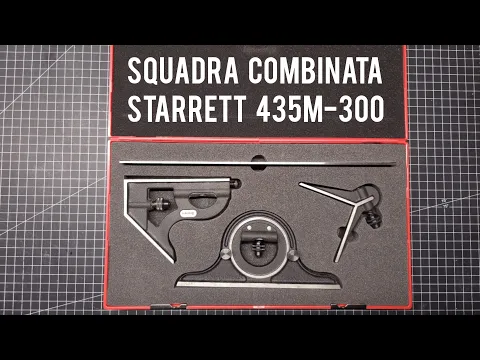

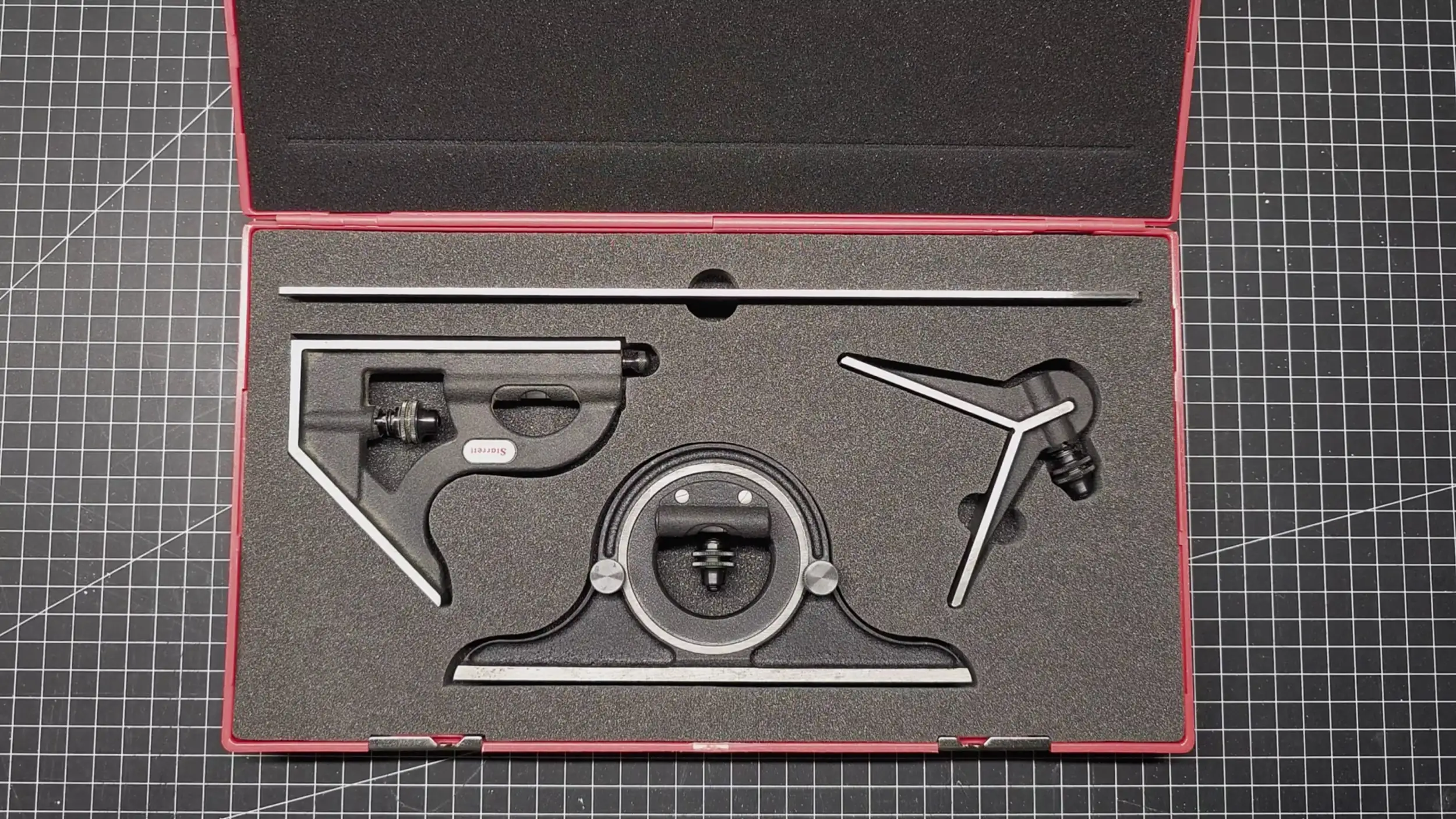

La squadra combinata è un oggetto incredibilmente versatile, che può essere utilizzato sia per rilevare misure esistenti, sia per definire e impostare nuove quote. Le versioni più comuni sul mercato sono composte da due parti essenziali: la lama in metallo (a volte in alluminio, a volte - meglio - in acciaio) e il riscontro base; oggi, invece, analizziamo un kit molto più completo che presenta anche altri due accessori molto utili: il goniometro e il trova-centri.
La differenza principale tra un sistema di alto livello come la squadra combinata Starrett e una qualsiasi altra squadra che potete trovare in rete a cifre decisamente più basse risiede in tre fattori: qualità costruttiva, precisione assoluta e materiali. In strumenti professionali di questa fascia non si parla di alluminio leggero, ma si parla rigorosamente di ghisa e acciaio.
Com'è fatta e come si assembla una squadra combinata
Vediamo nel dettaglio com'è fatta una squadra combinata e come funziona il meccanismo del riscontro.
Prendiamo ad esempio il supporto tradizionale (il riscontro base), che è il componente più comune e ci serve per gestire gli angoli a 90° e a 45°. Questo supporto dispone di un perno che fuoriesce all'interno di un'apposita scanalatura; si tratta di un perno dentato. All'interno di questo dente scorre la scanalatura fresata lungo tutta la lama. Questo meccanismo a incastro permette un serraggio solido e inamovibile sul riscontro, così da garantire la massima precisione durante l'uso.
Lo stesso identico sistema vale anche per gli altri due accessori: sia sul goniometro sia sul trova-centri abbiamo i relativi perni di blocco per poter fissare saldamente la lama alla misura voluta.
L'assemblaggio dello strumento è abbastanza semplice, ecco i passaggi operativi:
- Verificare l'orientamento: controllare da che lato si trova il dente del perno di bloccaggio.
- Innestare la lama: infilare la lama in acciaio facendola scorrere in modo che la scanalatura vada ad agganciare perfettamente il dente.
- Bloccare la misura: per evitare che la lama possa scorrere accidentalmente, basta agire sul perno serrandolo a fondo; in questo modo la lama non si muove più.
A questo punto la squadra è pronta per lavorare. Sul lato dritto del riscontro abbiamo la battuta per definire i 90°, mentre sulla spalla inclinata abbiamo la battuta per i 45°. Questo supporto inoltre dispone di due aggiunte tecniche molto utili: una livella a bolla integrata direttamente nella fusione e una pratica punta per tracciare (il truschino) alloggiata nel corpo stesso del riscontro.

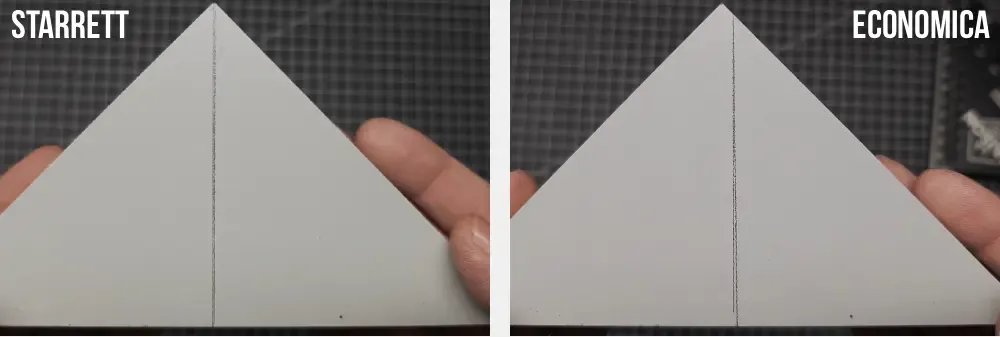

Come verificare la precisione di una squadra combinata: lo squadro a 90° e a 45°
- Prendiamo un pezzo di legno che abbia un lato piatto. L'importante è che sia piatto, quindi non irregolare (non fa niente se è a squadro o no, non ci interessa).
- Appoggiamo la squadra in un punto qualsiasi e tracciamo una linea.
- Ribaltiamo la squadra, ci avviciniamo il più possibile alla linea precedente e ne tracciamo un'altra
- Confrontiamo le due linee tracciate: se sono parallele vuol dire che la squadra è a 90°. Se le due line si intersecano allora vuol dire che la squadra NON è a 90° e quindi avete per le mani uno strumento impreciso
Curiosità: Starrett è l'unica azienda che produce ancora utensili di precisione completamente negli Stati Uniti, a Athol, Massachusetts, dove è stata fondata nel 1880.
Come usare una squadra combinata sul legno: rilievo e tracciatura
Mettiamola all'opera. Prendiamo una classica tavoletta di legno e vediamo nel lato pratico che cosa possiamo fare con questo attrezzo.

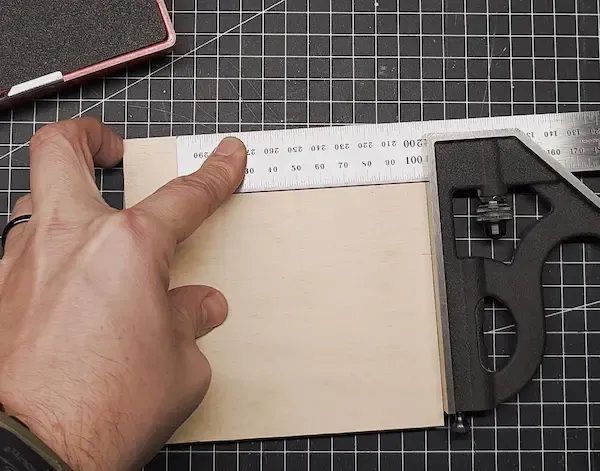

1. Verificare lo squadro
La prima operazione che possiamo fare con una squadra è verificare se il nostro pezzo di legno è perfettamente a squadro. Dal momento che il lato dritto del supporto tradizionale ci garantisce un angolo perfetto di 90° (utilizzabile come riferimento assoluto), la procedura è immediata:
- • Appoggiamo la battuta piatta del riscontro sulla costa del pezzo.
- • Traguardiamo il legno controluce lungo il filo della lama.
- • Verifichiamo se combacia perfettamente, accertando che l'angolo sia effettivamente a 90°.
La stessa operazione di verifica può essere fatta anche per gli angoli a 45°. In questo caso, non utilizzando il lato dritto della battuta, ma appoggiando sul legno la spalla inclinata del riscontro, possiamo controllare se il nostro pezzo presenta un'angolazione corretta.
2. Definire e tracciare misure ripetute
Con la squadra combinata possiamo non solo rilevare, confrontare o verificare quote esistenti, ma possiamo anche impostarle e definirle da zero.Prendiamo un pezzo di legno e una matita: se avessimo bisogno, ad esempio, di segnare una linea esattamente a 30 mm di distanza dal bordo, ci basterà impostare la lama su quella quota, appoggiare il riscontro e tracciare.
Questo sistema si rivela estremamente comodo soprattutto quando è necessario effettuare misurazioni e tracciature ripetute in serie. Per incidere il legno, posso utilizzare indifferentemente la matita classica oppure sfilare e usare il truschino in dotazione. Allo stesso identico modo, sfruttando la spalla inclinata del supporto, posso anche definire e tracciare angoli a 45°. Mi appoggio sul bordo del legno e, facendo scorrere la punta lungo il filo della lama, ho l'assoluta certezza che l'angolazione appena tracciata sarà esattamente di 45 gradi.
Gli accessori: goniometro e trova-centri

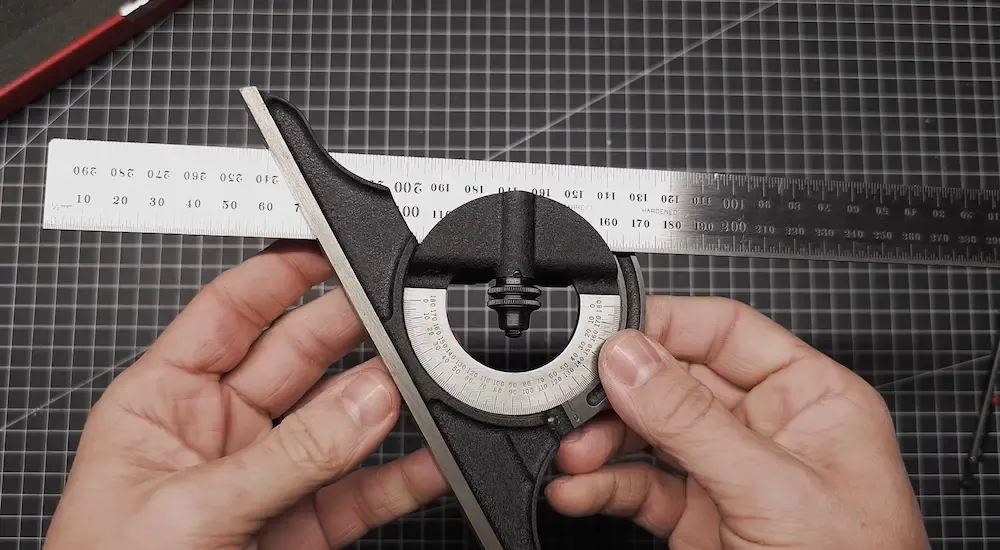

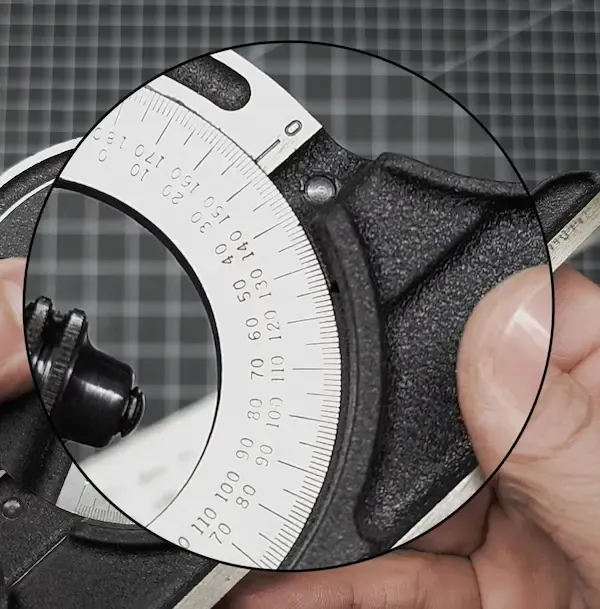

Il goniometro
Il goniometro in ghisa dispone di questo set dispone di due manovelle che fungono da viti di regolazione e di bloccaggio della guida per la definizione dell'angolazione.
Qui riusciamo a fare veramente delle micro-regolazioni in maniera molto precisa, sia per rilevare un angolo sia per impostarlo,
Per rilevare un angolo con il goniometro basta tenere aperte le viti di regolazione e serrare solo la lama così che il sistema possa ruotare liberamente e consentirvi di traguardare i lati e leggere l'angolazione che avete.
Per impostare un angolo invece si deve prima ruotare il goniometro e selezionare l'angolo voluto, poi si chiude tutto in modo da bloccare la rotazione, si serra anche la lama e quel punto sapremo che tra i due riferimenti avremo esattamente l'angolazione impostata.

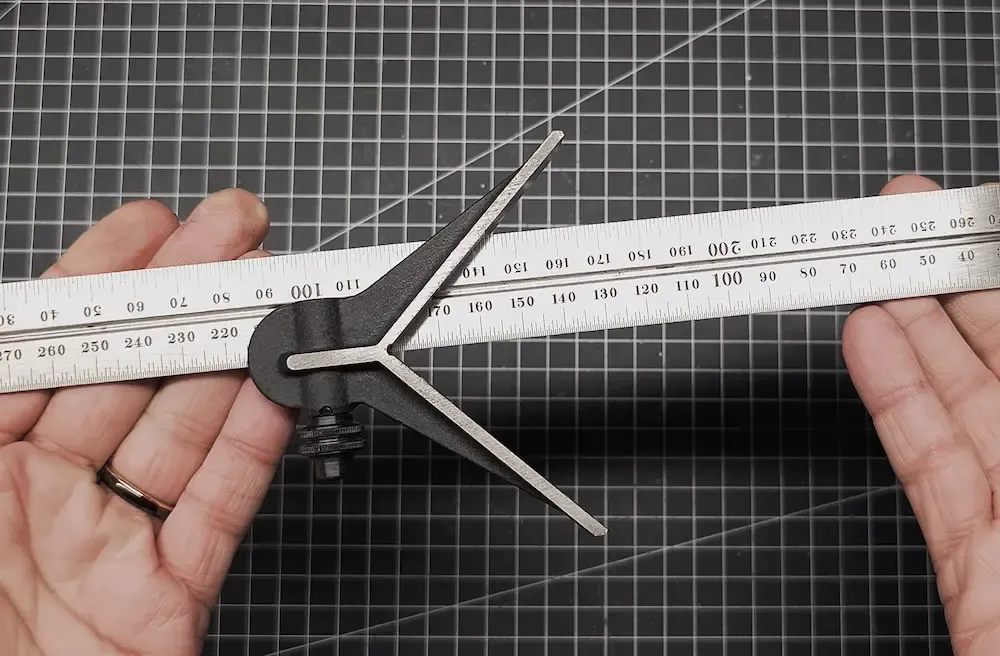

Il trova-centri
In ultimo vediamo il trova-centri. Come il goniometro non è un accessorio fondamentale per sopravvivere, il grosso del lavoro con la squadra combinata lo farete sempre con il supporto "base" per 90° e 45°, ma vi assicuro che quella volta che salta fuori che vi serve ringrazierete di aver speso qualche euro in più.
Il trova-centri di questo set è un supporto sempre in ghisa a V di 90°, di nuovo con il suo perno e con il suo dente che per fissare la lama che qui serve, come dice il nome stesso, a trovare il centro di qualcosa, dato che "sbuca" dal centro della V e delinea così la bisettrice dell'angolo. Viene erroneamente pubblicizzato solo per trovare i centri di parti rotonde (mi appoggio, traccio, ruoto, traccio ancora e dove ho l'incrocio ho il mio centro), ma in realtà questo strumento è molto utile anche per trovare i centri di parti a squadro. In questo caso si tracciano le diagonali a incrociare e si ottiene il punto centrale. Semplice geometria.
Molti dicono: "Sì, si può fare anche con un banale righello". Certo, però quando ci si va a posizionare per definire le diagonali non si è mai davvero precisi: tra lo spessore dello spigolo e lo spessore della lama, c'è sempre un certo margine di errore. Con questo strumento, invece, si va in battuta, si traccia, si ruota, si va in battuta, si traccia di nuovo e il problema si risolve in un secondo. Quindi va benissimo per trovare i centri di oggetti rotondi, però si può anche utilizzare per trovare le diagonali di oggetti a squadro.
Tutti i codici delle squadre combinate Starrett
Attenzione se decidete di fare questo tipo di acquisto, perché il catalogo Starrett dà una serie di combinazioni pressoché infinita di lame, di materiali, di finitura degli accessori e, soprattutto, di unità di misurazione: appena ci si approccia a questo catalogo c'è il rischio di fare un po' di confusione, di essere disorientati e non sapere su quale modello specifico ricadere.
Spesso, inoltre, vanno in offerta le versioni "sbagliate": ad esempio quelle la lama in pollici e non in millimetri...

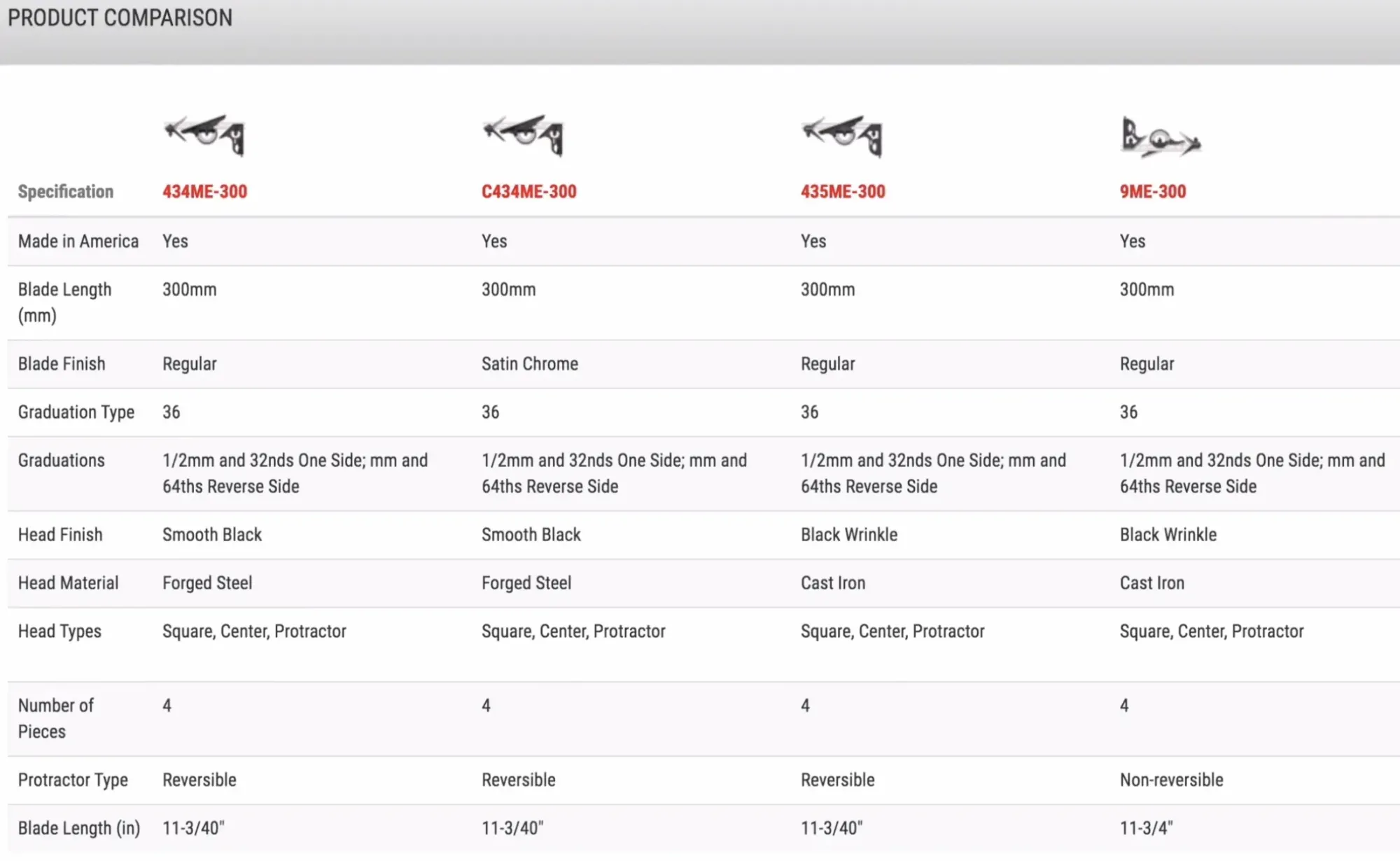

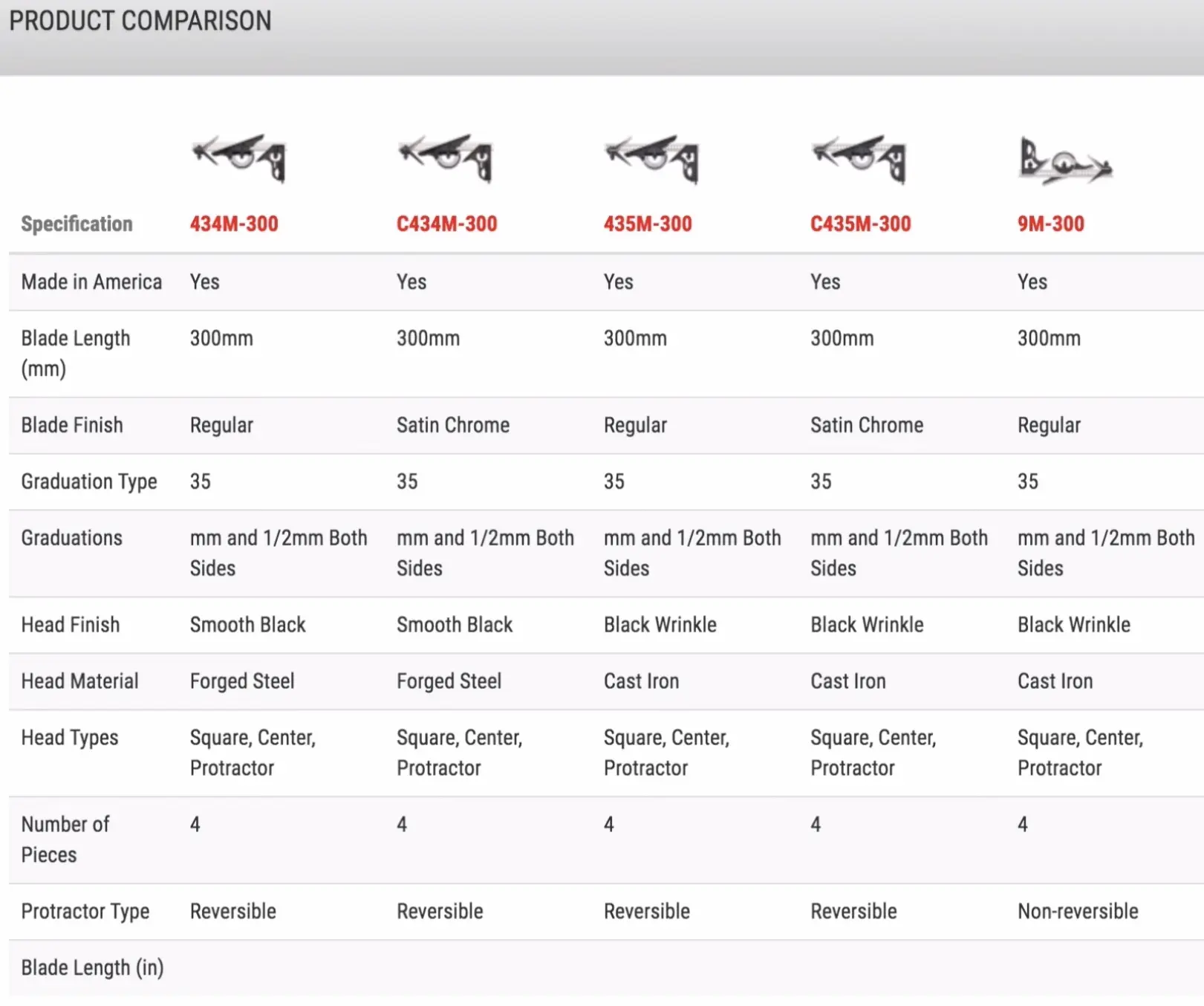

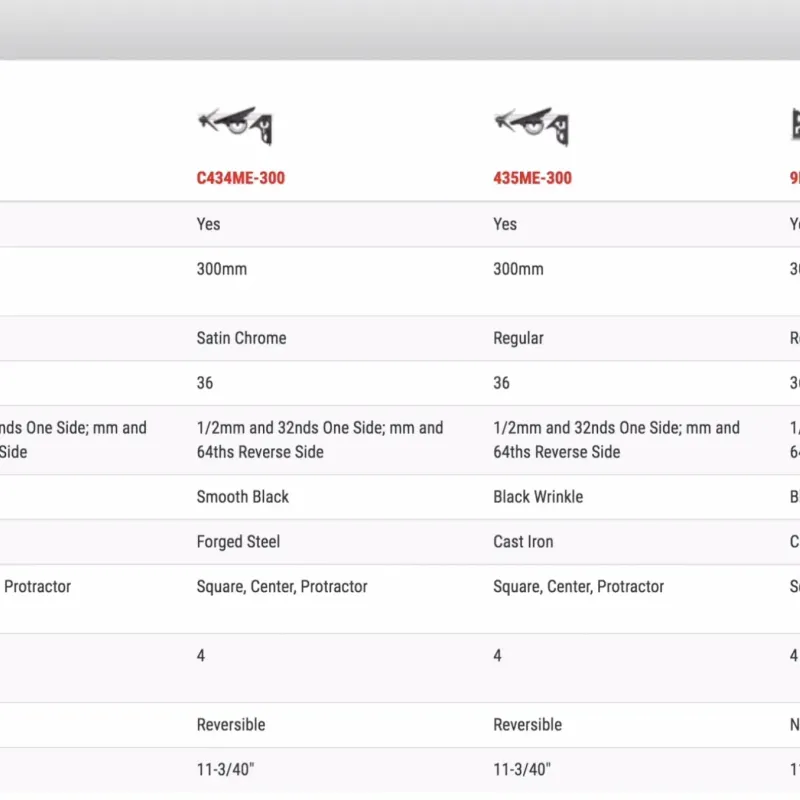

A fine articolo, nella gallery, trovate la tabella che riassume tutte le codifiche dei set completi di squadra combinata + goniometro + trova-centri Starrett. Le andiamo ad analizzare una per una, così che possiate scegliere quella più adatta alle vostre esigenze.
La prima grande separazione che secondo me ha senso fare, dal momento che siamo in Europa, è quella di dividere tutti i codici che contengono la "E" da tutti quelli che non la contengono. La "E" fa riferimento al fatto che sulla lama non ci sia solo una scala graduata in millimetri o mezzo millimetro, ma ci sia anche una scala graduata in pollici.
Quindi, per tutti coloro che non hanno esigenza di misurare in pollici, qualsiasi codifica che contenga la "E" non è necessaria.
Prendendo quindi in considerazione tutti i codici senza "E" (quindi i codici che si riferiscono a strumenti con scala di misurazione in millimetri), vediamo quali siano le differenze nello specifico.
Una prima differenza che salta all'occhio è nella riga Blade Finish, quindi nella finitura della lama: possiamo vedere "Regular" (quindi normale) oppure "satinata cromata".
Una successiva differenza la vediamo nella Head Finish, quindi nella finitura delle teste degli accessori: in alcuni casi possono essere nere lisce, in alcuni casi possono essere nere "rugose" (la traduzione letterale sarebbe rugosa).
Questa differenza nasce dal fatto che, come lo vediamo dalla riga successiva Head Material, il materiale degli accessori: nei primi due casi è l'acciaio e nei tre successivi, invece, parliamo di ghisa.
Attenzione a quest'ultima eccezione: il kit Starrett 9M-300 presenta un goniometro non reversibile, quindi a mio avviso, dei cinque codici per misurazioni metriche e millimetri, è quello meno utile.
Quindi rimanendo sui primi quattro, possiamo dividerli di fatto tra supporti in acciaio o ghisa, con la combinazione di finitura della lama normale o satinata cromata.
Conclusioni oneste, come sempre
È obbligatorio acquistare un prodotto di questo genere, una Starrett costosa? No, chiaramente non è obbligatorio. Il vantaggio qui però è che possiamo garantirci una maggior precisione, e io sono dell'idea che, soprattutto sugli strumenti di precisione, non bisogna lesinare sulla qualità. Per come la vedo io:
L'unico compito di una squadra è essere a 90°: se non lo è allora non serve a niente.
Detto questo se parto da zero e oggi decido di acquistare qualche strumento o qualche attrezzatura per avviare dei lavori o per hobby, probabilmente questo non è il primo oggetto della lista, dal momento che c'è altro di più necessario in prima battuta. Se abbiamo un certo budget, dobbiamo sicuramente decidere in maniera attenta come distribuirlo, ma questo resta sicuramente un oggetto che va messo nella lista e che prima o poi va acquistato.
