Filettatura manuale: guida completa a Maschi, Filiere e Prefori

Nel panorama affollato degli utensili da officina meccanica, tra punte elicoidali che si credono rockstar e frese multitasking con mania di grandezza, esiste un'antica triade leggendaria: i maschi, le filiere e le punte da preforo.

Loro sono umili, modesti, ma dotati di un grande potere: quello di creare il legame più sacro della meccanica, la filettatura. Tre strumenti e un solo obiettivo. E se vi sembra poco, provate a pensare a una vita senza filettatura: sarebbe un po' come un ingegnere senza penna, un saldatore senza occhiali o un progettista che rispetta le tolleranze... cioè, praticamente una creatura mitologica.

Guarda il video completo su Youtube



Perché conoscere la filettatura è fondamentale?

Perché anche se volessimo fare i puristi e dire che lavoriamo sempre e solo con il legno o con il calcestruzzo, prima o poi avremo sempre a che fare con qualcosa di metalmeccanico. Dove c'è del metallo, è facile che ci siano accoppiamenti tra viti, dadi, bulloni, grani, inserti, boccole, barre e fori filettati che potrebbero aver bisogno di essere riparati o modificati, altrimenti rischiate di restare fermi con i lavori.

Oggi non parliamo quindi del mondo delle autofilettanti o delle autoperforanti (quelle viti che finiscono a punta o a elica e che filettano il materiale mentre vengono avvitate); quello è tutto un altro cinema. Parliamo delle viti che "finiscono piatte", ovvero quelle che per avvitarsi hanno bisogno di un dado o di una sede filettata: le classiche viti da meccanica, non quelle da carpenteria né da falegnameria.

Oggi, con la scusa di questo kit della Krino che volevo mostrarvi da tempo, parleremo della teoria che sta dietro a questi oggetti in una serie di quattro articoli. Questo è quello introduttivo, a cui ne seguiranno altri tre dedicati verticalmente ai singoli strumenti:

• I maschi, per creare madreviti
• Le filiere, per creare viti
• Le punte da preforo, per consentire ai maschi di fare il loro lavoro

L'idea è quella di trasmettervi sia i concetti teorici, sia le motivazioni che mi hanno portato a fare questa scelta specifica tra le mille disponibili sul mercato.

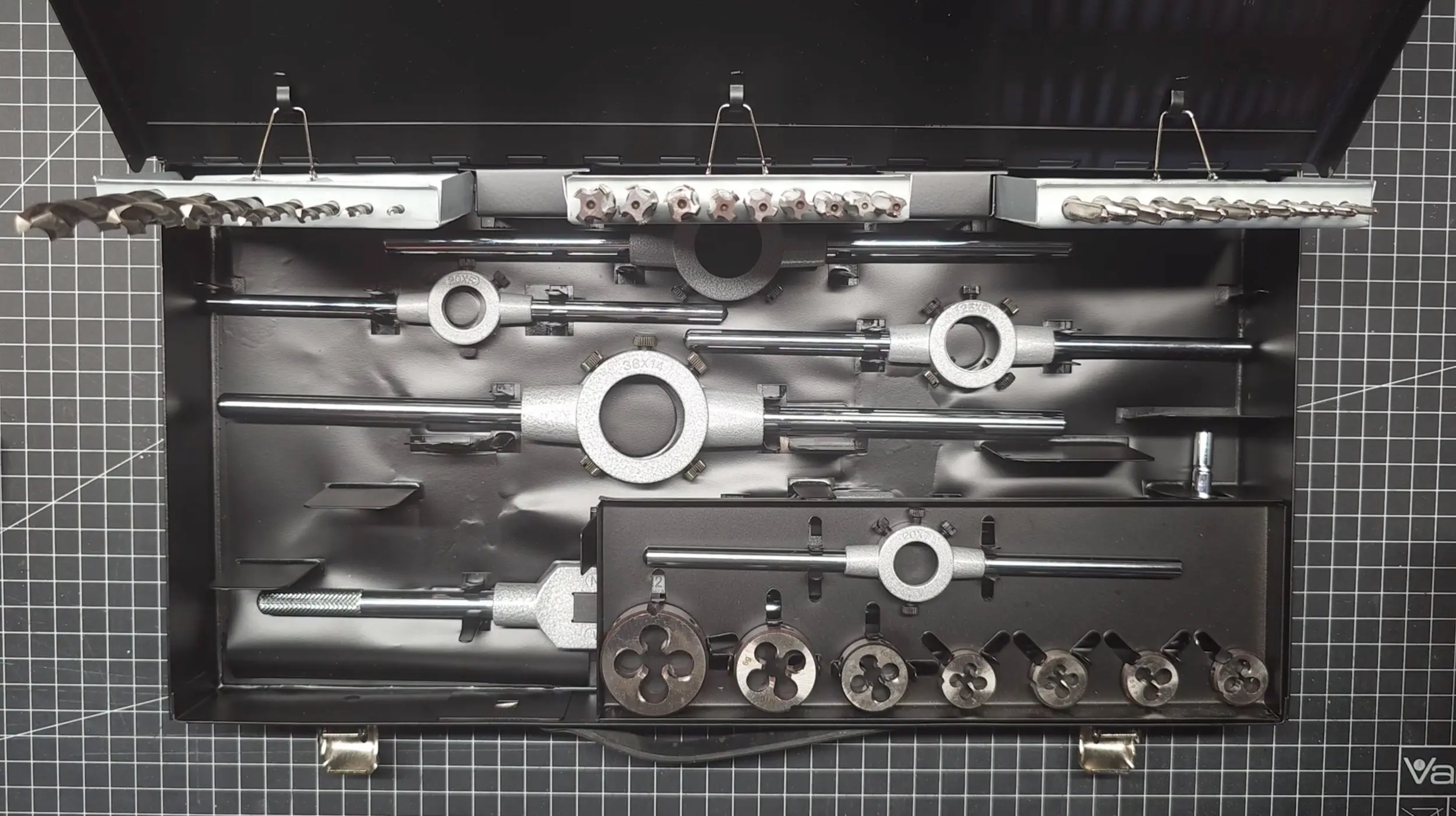

Recensione Set Filettatura Krino 1702500: Qualità HSS

Questa scelta la consiglio a tutti: manutentori, hobbisti esigenti e officine meccaniche, perché non stiamo parlando di una "cinesata", ma di un set di ottima qualità senza spendere un capitale. Il set è progettato per offrire una soluzione completa per la creazione e il ripristino di filettature metriche.

Le caratteristiche che mi hanno fatto scegliere questo set Krino (codice 1702500) sono principalmente quattro:

• Acciaio HSS (acciaio super rapido): Il materiale è più tenace e resistente all'usura e alle alte temperature rispetto all'acciaio normale.
• Range di diametri completo: Copre da M3 a M12, un range molto ampio, magari anche troppo ma non volevo rischiare di trovarmi un domani a dover sistemare un filetto M3 o M12 e scoprire di non avere l'utensile adatto.
• Set di tre maschi per diametro: Per ogni misura ci sono il maschio da sgrossatura, l'intermedio e quello da finitura. Nei kit economici, purtroppo, non è sempre così.
• Punte da preforo incluse: Finalmente un set che comprende le punte! Sono super importanti perché i filetti metrici richiedono diametri di foratura particolari (lo vedremo nel video dedicato) e averle nella stessa cassetta evita di confonderle con le punte standard.

Con questo set potrete correggere o creare fori filettati e viti in tutta serenità. Esiste qualcosa di ancora più completo ancora? Certo, ma ragionando con il buon senso, questo è l'ottimo bilanciamento tra spesa corretta e utilità reale dei pezzi.

Quindi non fate i fighetti chiedendo versioni al titanio e cobalto che costano il doppio, o lamentandovi della mancanza di M7 o M9 che probabilmente manco ce l'avete la chiave del 14 per chiudere un M9...

Glossario tecnico: parti e caratteristiche di una filettatura

Non possiamo però iniziare a parlare di accoppiamenti meccanici senza un minimo di glossario. Ecco una lezione pratica di meccanica per alfabetizzare chi non è del mestiere.

Vite e Madrevite

• Vite: struttura cilindrica dotata di un filetto esterno (creato con la filiera).
• Madrevite: struttura dotata di un foro cilindrico con filetto interno (come un dado), creato con i maschi.

Sistema e Geometria

• Sistema (o profilo): è il tipo di geometria del filetto. Noi usiamo la filettatura metrica, ma esistono anche la Edison (lampadine), la Gas (idraulica), la Whitworth, la trapezoidale o a dente di sega.
• Spira: un giro completo di filetto. L'intero filetto è composto da più spire (chiamate in gergo "panne", da cui il termine "vite spanata").
• Cresta (o sommità): il punto più in rilievo della filettatura. Nella vite è la parte più esterna, nel dado la più interna.

Diametri e Passo

• Diametro del filetto: diametro del cilindro immaginario tangente alle creste. Si indica con D maiuscola per la vite (esterno) e d minuscola per la madrevite (interno).
• Passo: la distanza tra due creste successive. Nella filettatura metrica esiste il passo grosso (standard, quello che trovate ovunque) e il passo fine (per applicazioni con vibrazioni, tenuta fluidodinamica o micromeccanica come l'orologeria). In questa serie useremo sempre come riferimento il passo grosso.

Anatomia del Filetto e Nocciolo

• Fianco: ognuna delle facce del filetto. Nel sistema metrico la sezione è un triangolo equilatero.
• Angolo di profilo: l'angolo sotteso tra due fianchi adiacenti; nella filettatura metrica è sempre di 60°.
• Fondo: il punto meno in rilievo della filettatura (il solco).
• Diametro del nocciolo: diametro del cilindro tangente ai fondi. È fondamentale per definire il diametro del preforo.

Verso ed Elica

• Verso: la direzione di avvolgimento. Normalmente è destrorso (si avvita ruotando in senso orario). Esiste il verso sinistrorso per casi particolari (tipo la vite dell'eccentrico del platorello di una levigatrice orbitale, che altrimenti si sviterebbe con la rotazione del motore).
• Elica: l'unione di tutte le spire che si susseguono, ovvero il filetto completo.
• Numero di principi: il numero di eliche separate. Normalmente è uno, ma esistono viti o punte con più principi (più eliche indipendenti).

Terminata questa introduzione e fatta la panoramica terminologica, possiamo proseguire con il prossimo articolo dove partiremo con il primo vero capitolo della serie: i maschi.
